レーザー溶接機
レーザー溶接機
- このシステムは、レーザー光源、水冷システム、溶接ヘッド、およびワイヤ送給装置で構成されます。
- ハンドヘルド溶接機は、レーザー溶接の柔軟性、高効率、高い溶接品質を考慮しています。 また、使用前に最小限のトレーニングが必要です。
- 装置のモジュール設計とレイアウトにより、プロフェッショナルな外観と保守とデバッグが容易な構造が実現します。
技術パラメータと構成
|
成分 |
構成 |
|
|
レーザー光源 |
マックスフォトニクス、中国製 |
|
|
カッティングヘッド |
Au3tech、中国製 |
|
|
ウォーターチラー |
ハンリ、中国 |
|
|
溶接ヘッド |
Au3tech、中国製 |
|
|
パラメータ
|
定格出力電力(w) |
1500/ 2000 |
|
出力電力調整範囲 |
10~100(%) |
|
|
中心波長(nm) |
1080±10 |
|
|
線の長さ |
10m |
|
|
作業の方法 |
連続/変調 |
|
|
出力電力の安定性 |
<±1% |
|
|
赤色光の電力 (uW) をプレビューする |
200 |
|
|
温度範囲 |
15-35oC |
|
|
湿度範囲 |
<70% No condensation |
|
|
溶接厚さの推奨事項 |
0.5-3mm |
|
|
溶接ギャップの要件 |
0.5mm 以下 |
|
|
冷却の種類 |
水冷 |
|
レーザー溶接能力表
レーザー溶接機の主要部品
|
|

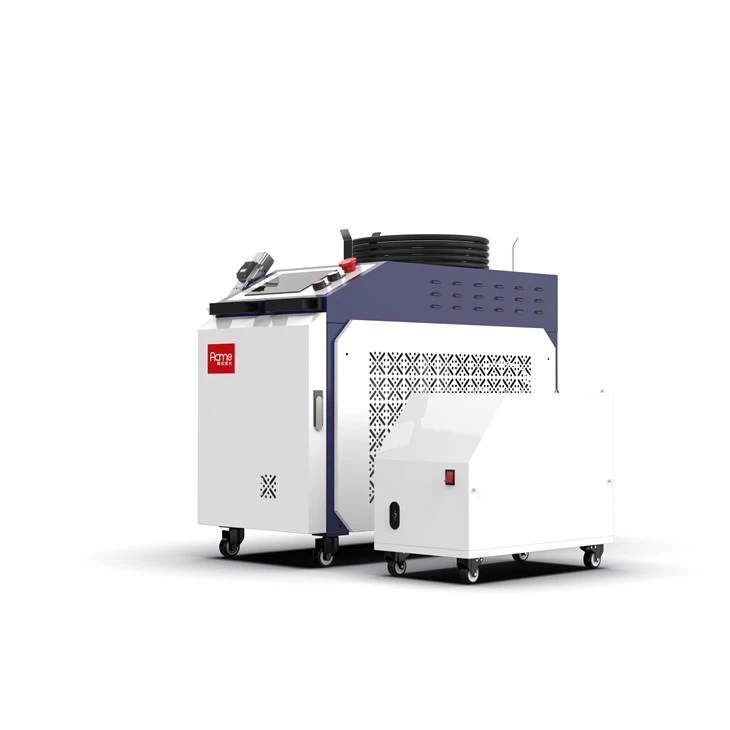

手持ち式ファイバーレーザー溶接機
|
|
|

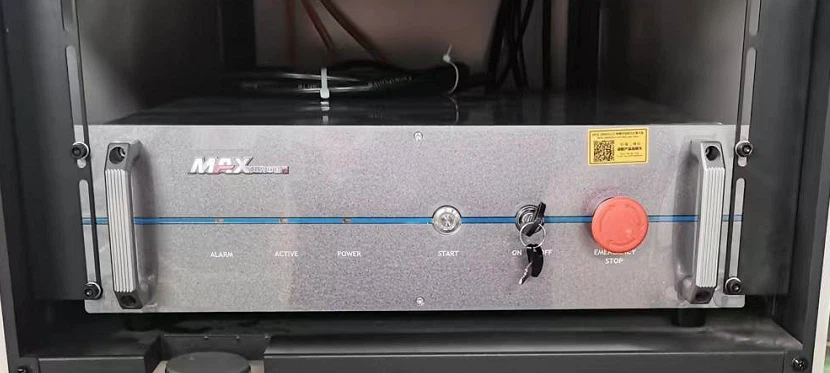

Maxphotonics ファイバーレーザー光源 溶接機用CWファイバーレーザー光源 |
|
|
Au3tech レーザー溶接ヘッド
ぐらつくレーザー溶接パターン リモートレーザー制御 0.9kg (長期使用の場合) トリガー＆安全設計 |
|
|
ハンリ水チラー レーザー光源と溶接ヘッドの冷却 |
|
|
コントロールパネルとシステム HWSの5000モデル 高性能の制御システムにより、非常に使いやすく、適切な値を設定することで初心者でも短時間で操作できる機械です。
|
スイングウォブル溶接ヘッドの紹介:
⚫ 精密光学素子、ビームの優れた安定性。
⚫ クールな外観と人間工学に基づいた軽量デザイン、長時間の手持ちでも快適です。
⚫ 二重保護レンズ設計。
⚫ ライトスポットを中心位置に調整できます。
⚫ ラインビーム、簡単な操作、高い剛性、良好な溶接接合。
⚫ 80 mm のビーム幅を実現する ppi LED D20- F600 クリーニング レンズ。
⚫操作が簡単な切断・サビ洗浄機能に切り替え可能（オプション・別途費用）。
レーザー溶接機の梱包詳細
| 電力 (KW) | FLW-1000W | FLW-1500W | FLW-2000W | FLW-3000W |
| 作業モード | 1kwレーザー溶接機 | 1.5kwレーザー溶接機 | 2kwレーザー溶接機 | 3kwレーザー溶接機 |
| 総電力 | 6.2キロワット | 7.7キロワット | 10キロワット | 14.4キロワット |
| 最大レーザー光源サイズ | 485×145×570mm | 482.6×133×550mm | 482.6×172×850mm | |
| 電圧入力 (V、Hz) | 単相220V、50Hz | 単相220V、50Hz | 単相220V、50Hz | 3-相 380V、50Hz |
| 機械重量(kg) | 117kg（ワイヤ送給装置含む） | 120kg（ワイヤ送給装置含む） | 130kg（ワイヤ送給装置含む） | 190kg（ワイヤ送給装置含む） |
| ホストマシンのサイズ | 980x486x807mm (長さ*幅*高さ) | 980x486x807mm (長さ*幅*高さ) | 980x486x807mm (長さ*幅*高さ) | 1110x620x1060mm（長さ*幅*高さ） |
| ワイヤ送給装置の重量 | 17.5kg | 17.5kg | 17.5kg | 17.5kg |
| ワイヤ送給装置のサイズ | 580x310x460mm（本体のみ：500x245x390mm） | |||
| パッケージ寸法 | 1110×580×1320mm | 1110×580×1320mm | 1110×580×1320mm | 1250 * 590 * 1550ミリメートル |
| 総重量 | 143kg | 146kg | 159kg | 232kg |
| ウォーターチラー | シュチ-1500 | シュチ-1500 | シュチ-2000 | シュチ-3000 |
| 冷媒 | R32 (ジフルオロメタン) | |||
| 冷媒充填量 | 300g | 300g | 350g | 600g |
| 水槽容積 | 11L | 11L | 11L | 13L |
手持ち式レーザー溶接機
